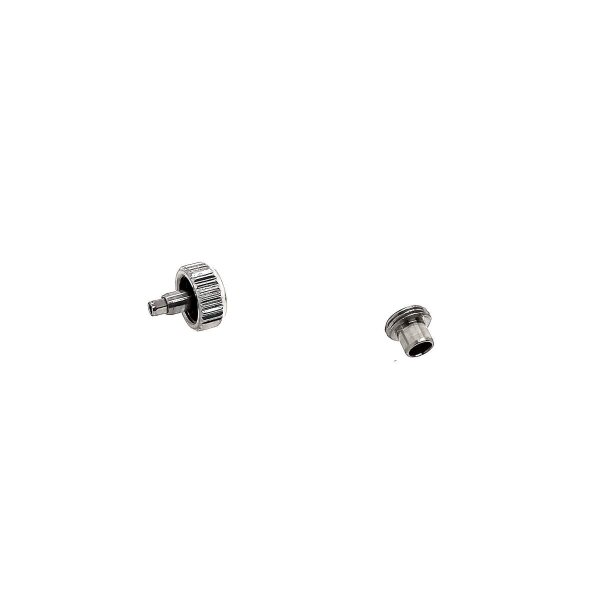

Schraubkrone für Armbanduhren – Edelstahl, inklusive Tubus und Dichtung
Schraubkronen werden über ein Gewinde am Tubus mit dem Uhrengehäuse verschraubt und tragen zur Abdichtung gegen Wasser und Staub bei. Dieses Set enthält eine Schraubkrone aus Edelstahl, einen passenden Tubus sowie eine Kronendichtung.
- Material: Edelstahl
- Inklusive Tubus und Kronendichtung
- Erhältlich in verschiedenen Größen (siehe Zeichnung)
- Gewinde für Aufzugswelle: 0,9 mm
- Höhe ca. 2,75 mm
Maße der Schraubkrone und Messanleitung
Damit die Schraubkrone korrekt passt, müssen folgende Maße überprüft werden:
D – Durchmesser der Krone:
Der äußere Durchmesser der Krone, also die Breite des oberen Teils - Direkt mit einer Schieblehre über die breiteste Stelle der Krone messen.
d2 – Außendurchmesser des Tubusgewindes:
Der Durchmesser des Gewindes am Tubus, an dem die Krone festgeschraubt wird.
(Nur wichtig, wenn Sie nicht die mitgelieferte Krone verwenden: Mit einer Schieblehre den Außendurchmesser des Gewindes messen.)
d3 – Außendurchmesser des Tubus:
Der Außendurchmesser des glatten Teils des Tubus, der in das Gehäuse eingepresst wird.
- Muss mit der Öffnung der Uhr übereinstimmen.
- Messung: Mit einer Schieblehre den Außendurchmesser des Tubus messen.
1S / D = 3,5 mm / d2 = 3 mm (Gewindesteigung 0,25 mm) / d3 = 2 mm
2S / D = 4 mm / d2 = 3 mm (Gewindesteigung 0,25 mm) / d3 = 2 mm
3S / D = 4,5 mm / d2 = 3,5 mm (Gewindesteigung 0,25 mm) / d3 = 2 mm
4S / D = 5 mm / d2 = 3,5 mm (Gewindesteigung 0,25 mm) / d3 = 2 mm
5S / D = 5,5 mm / d2 = 3,5 mm (Gewindesteigung 0,25 mm) / d3 = 2 mm
6S / D = 4,5 mm / d2 = 3,5 mm (Gewindesteigung 0,25 mm) / d3 = 2,5 mm
7S / D = 5 mm / d2 = 3,5 mm (Gewindesteigung 0,25 mm) / d3 = 2,5 mm
8S / D = 5,5 mm / d2 = 3,5 mm (Gewindesteigung 0,25 mm) / d3 = 2,5 mm
9S / D = 5 mm / d2 = 4 mm (Gewindesteigung 0,35 mm) / d3 = 2,5 mm
10S / D = 5,5 mm / d2 = 4 mm (Gewindesteigung 0,35 mm) / d3 = 2,5 mm
11S / D = 6 mm / d2 = 4 mm (Gewindesteigung 0,35 mm) / d3 = 2,5 mm
12S / D = 7 mm / d2 = 4 mm (Gewindesteigung 0,35 mm) / d3 = 2,5 mm
Hinweis: Dieses Angebot richtet sich an erfahrene (Hobby-)Uhrmacher. Der Einbau sollte von einem Fachmann mit entsprechender Werkstatt und geeignetem Werkzeug vorgenommen werden. Wir übernehmen keine Haftung für Schäden, die durch unsachgemäßen Einbau entstehen. Die Montage einer neuen Schraubkrone stellt keine Garantie für Wasserdichtigkeit dar. Diese sollte vor Wasserkontakt geprüft werden.
